一、概述
1、FZB系列氟塑料自吸泵，適合于在－20℃到100℃的溫度條件下長期輸送任意濃度的介質：酸、堿、氧化劑及其它腐蝕性介質（禁輸快速硬質結晶體介質），過流部件采用F46(聚全氟乙丙烯樹脂)或UHMWPE（超高分子量聚乙烯樹脂）模壓加工而成，它集多種氟塑料之優點，具有特強的耐腐蝕性，機械強度高，不老化，無毒素分解等。如輸送結晶、顆粒及懸浮物需告知我公司，以便安裝相應的密封。
2、FZB系列自吸泵是根據廣大化工行業用戶的要求，設計的新型氟塑料合金耐腐蝕系列產品，該泵采用外混式自吸結構，除啟動前需向泵體注滿介質溶液，以后頻繁啟動不需灌注引水或抽排真空，操作方便。該產品廣泛適用于化工、石油、制藥、農藥、油漆、冶煉、造紙、電鍍、食品等行業。密封采用機械密封，是杜絕跑、冒、漏、滴建設文明工廠的理想防腐輸送設備。
3、FZB系列氟塑料自吸泵系列產品的生產，制造及驗收規范，嚴格執行了有關標準規定并臺臺檢測，備案待查，以保證系列產品的質量。
二、泵型號意義說明
例：80FZB-25L
80——泵吸入口直徑
F——氟塑料
Z——自吸式
B——離心泵
25——額定揚程
L——帶底板式
三、FZB型氟塑料自吸泵性能參數表
型 號 | 流 量 (m3/h) | 揚 程 (m) | 進口x出口 (mm) | 電機功率 (Kw) | 自吸高度 (m) | 轉 速 （r/min) | |
25FZB-15L | 3 | 15 | 25 | 25 | 2.2 | 2 | 2900 |
25FZB-20L | 3.6 | 20 | 25 | 25 | 2.2 | 2 | 2900 |
40FZB-20 | 8 | 20 | 40 | 50 | 3 | 3 | 2900 |
40FZB-20L | 8 | 30 | 40 | 50 | 4 | 3 | 2900 |
40FZB-30L | 8 | 30 | 40 | 50 | 4 | 3 | 2900 |
50FZB-20 | 12 | 20 | 50 | 50 | 3 | 3 | 2900 |
50FZB-20L | 12 | 20 | 50 | 50 | 4 | 3 | 2900 |
50FZB-30L | 12 | 30 | 50 | 50 | 4 | 3 | 2900 |
50FZB-50L | 12 | 45 | 50 | 32 | 7.5 | 3 | 2900 |
50FZB-70L | 12 | 70 | 50 | 32 | 15 | 3 | 2900 |
65FZB-25L | 25 | 25 | 65 | 50 | 5.5 | 3 | 2900 |
65FZB-30L | 25 | 30 | 65 | 50 | 7.5 | 3 | 2900 |
65FZB-45L | 25 | 45 | 65 | 40 | 11 | 3 | 2900 |
80FZB-30L | 50 | 30 | 80 | 65 | 11 | 3 | 2900 |
80FZB-45L | 50 | 45 | 80 | 65 | 15 | 3 | 2900 |
80FZB-70L | 50 | 70 | 80 | 50 | 30 | 3 | 2900 |
100FZB-20L | 100 | 20 | 100 | 80 | 18.5 | 3 | 2900 |
100FZB-30L | 100 | 30 | 100 | 80 | 18.5 | 3 | 2900 |
100FZB-45L | 100 | 45 | 100 | 80 | 30 | 3 | 2900 |

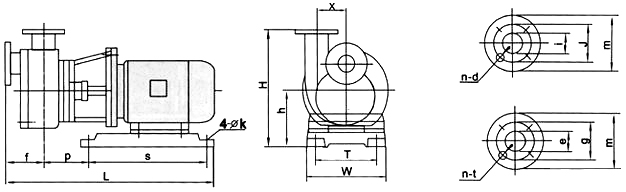

系列 | 型 號 | 外型及安裝尺寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | |||||||||||||||
L | S | P | f | W | T | H | h | x | k | i | j | m | n-d | e | g | n | 4-t | ||
短支架 | 32FZB-15 | 450 | 100 | 160 | 80 | 180 | 140 | 230 | 90 | 55 | 10 | 32 | 90 | 120 | 4-11 | 32 | 90 | 120 | 4-11 |
40FZB-20 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 65 | 12 | 40 | 100 | 130 | 4-13 | 40 | 100 | 130 | 4-13 | |
40FZB-30 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 80 | 12 | 40 | 100 | 130 | 4-13 | 40 | 100 | 130 | 4-13 | |
50FZB-20 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 65 | 12 | 50 | 100 | 130 | 4-13 | 50 | 100 | 130 | 4-13 | |
50FZB-30 | 590 | 310 | 160 | 110 | 220 | 170 | 305 | 140 | 80 | 12 | 50 | 100 | 130 | 4-13 | 50 | 100 | 130 | 4-13 | |
系列 | 型 號 | 外型及安裝尺寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | |||||||||||||||
L | S | P | f | W | T | H | h | x | k | i | j | m | n-d | e | g | n | n-t | ||
長支架 | 65FZB-20L | 1100 | 600 | 250 | 180 | 390 | 350 | 440 | 212 | 80 | 20 | 65 | 145 | 185 | 4-18 | 50 | 125 | 165 | 4-18 |
65FZB-30L | 1200 | 660 | 300 | 200 | 450 | 400 | 480 | 232 | 100 | 24 | 65 | 145 | 185 | 4-18 | 50 | 125 | 165 | 4-48 | |
80FZB-20L | 1200 | 660 | 300 | 200 | 450 | 400 | 480 | 232 | 100 | 24 | 80 | 160 | 200 | 8-18 | 65 | 145 | 185 | 4-18 | |
80FZB-30L | 1240 | 740 | 330 | 210 | 500 | 450 | 520 | 260 | 110 | 24 | 80 | 160 | 200 | 8-18 | 65 | 145 | 185 | 4-18 | |
